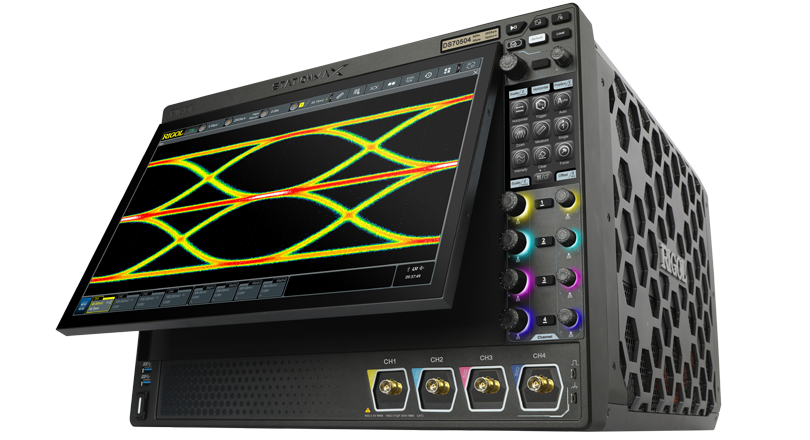

【RIGOL】
四通道數位示波器
(5GHz)
型號： DS70504
規格： 頻寬：5GHz，最高即時取樣速率：20GSa/s

產品特色

• 5GHz頻寬4個類比通道
• 即時取樣率最大20G Sa/s
• 垂直解析度8~16位元可調整
• 標配記憶體2Gpts
• 波形擷取率達1，000，000 wfms/sec，支援色溫顯示，容易擷取偶發性訊號
• 可選配豐富的串列觸發及解碼功能(RS232、I2C、SPI、CAN、FlexRay、LIN、I2S、MIL-STD-1553、CAN-FD、

   SENT、ARINC 429)，支援同時4 組解碼
• 可選配即時頻譜分析功能， 最高16M點波形運算搭配色溫顯示功能， 可分析高達5GHz訊號
• 豐富的介面：USB 3.0 Host & Device，LAN(支援LXI-C)，HDMI，AUX，USB-GPIB(選配)
• 內建電錶功能，可做3位元DC， AC RMS， AC+DC RMS值量測
• 內建計數器功能，最高8位元精確度，可做最大/最小值統計，標配48位元累加器功能
• 支援LXI 標準，可做Web遠程操作
• 支援41種量測參數，可以同時量測20種參數
• DS70000系列旋鈕使用光電編碼器，大幅增加機器耐用度
• 支援原廠最新3.5GHz/5GHz/7GHz高頻差動探棒



更高頻寬 更高採樣



1M wfms/s的波形刷新率讓偶發信號無所遁形



2Gpts儲存深度可以在高採樣率下採集更長時間的波形

8~16bit可調垂直分辨率



每秒1萬次FFT

靈活的多屏幕分窗顯示
