【RIGOL】
四通道數位示波器
(1GHz)
型號： MSO8104
規格： 頻寬：1GHz，最高即時取樣速率：10GSa/s

產品特色

• 1GHz頻寬，4個類比通道，16個數位通道
• 類比即時取樣率最大10GSa/s;數位通道達1.25GSa/s
• 標配記憶體500Mpts
• 波形擷取率達600,000 wfms/sec，支援色溫顯示，容易擷取偶發性訊號
• 選配2通道25MHz任意波形產生器
• 豐富的串列觸發及解碼功能(RS232/UART，I2C，SPI，CAN，LIN，FlexRay，I2S，MIL-STD-1553)

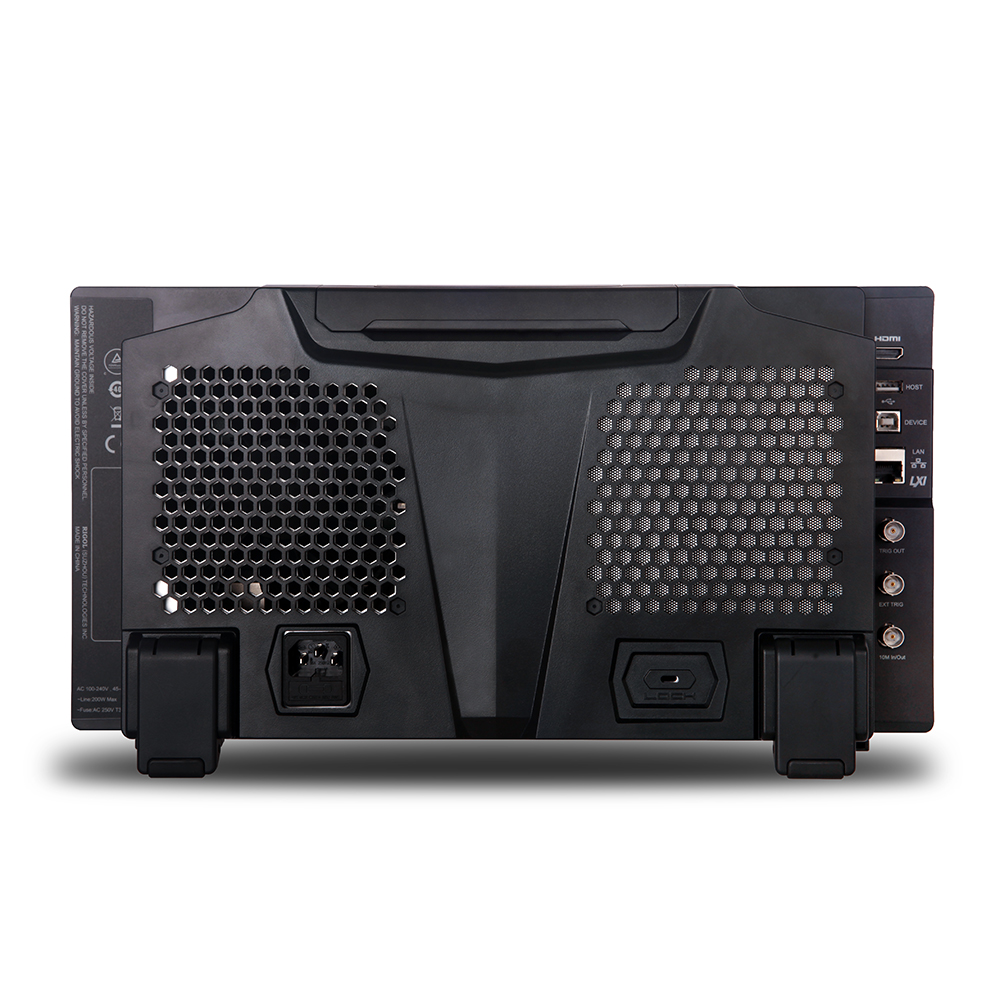

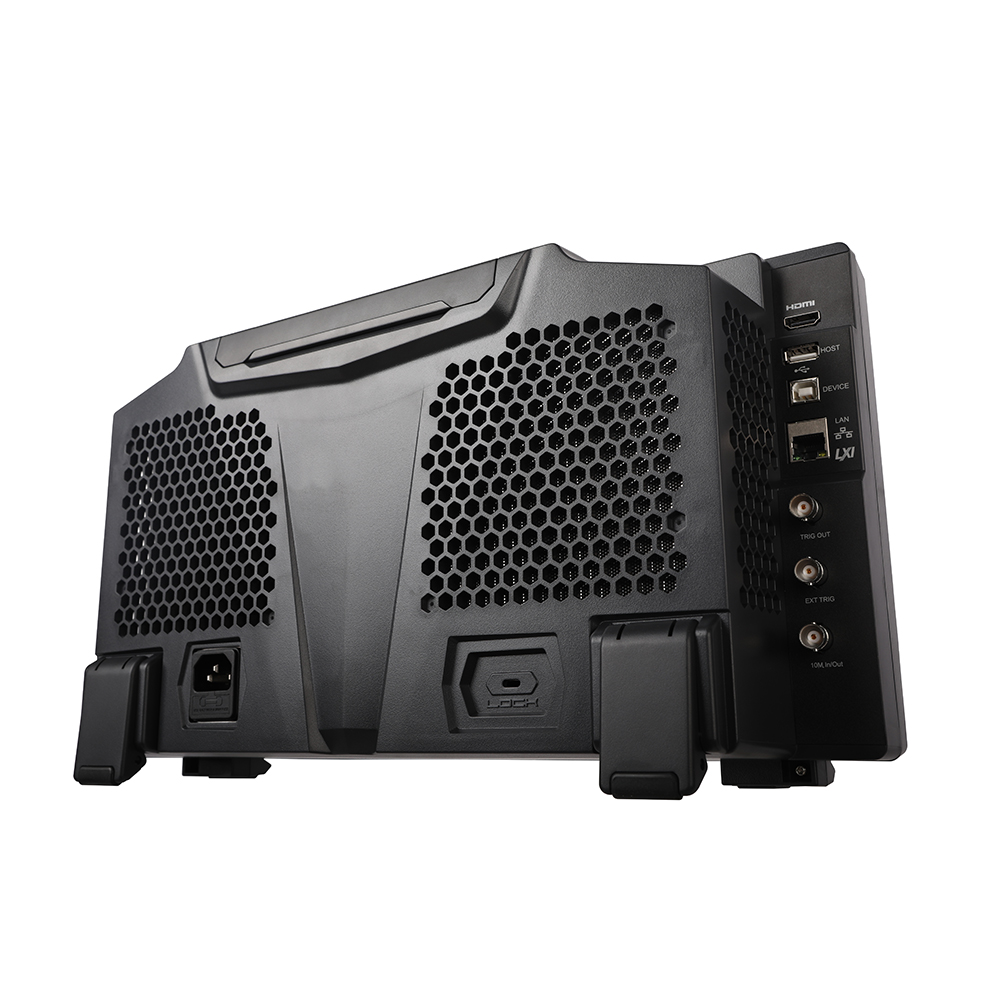

• 豐富的介面：USB Host & Device，LAN(支援LXI-C)，HDMI，AUX，USB-GPIB(選配)
• 內建電錶功能，可做3位元DC，AC RMS，AC+DC RMS值量測
• 內建計數器功能，最高6位元精確度，可做最大/最小值統計，標配 48位元累加器功能
• 10.1英吋多點觸控彩色螢幕，支援手勢操作
• 一機包含7種儀器功能，包含: 示波器，邏輯分析儀，頻譜分析儀，任意波形產生器，數位電表，計數器，協

   定分析儀
• 支援Web遠程操作
• 支援41種量測參數，可以同時量測10種參數
• 標配4支500MHz被動探棒及選配16通道數位探棒



高2 GHz類比頻寬和10 GSa/s採樣速率。低頻寬型號隨時可通過軟體將頻寬升級到2 GHz（單通道和半通道模式），可以確保您以最經濟的方式擁有更高階的信號保真度和低至100 ps的解析度（最小時基下可達到2 ps），以查看微小的波形細節。

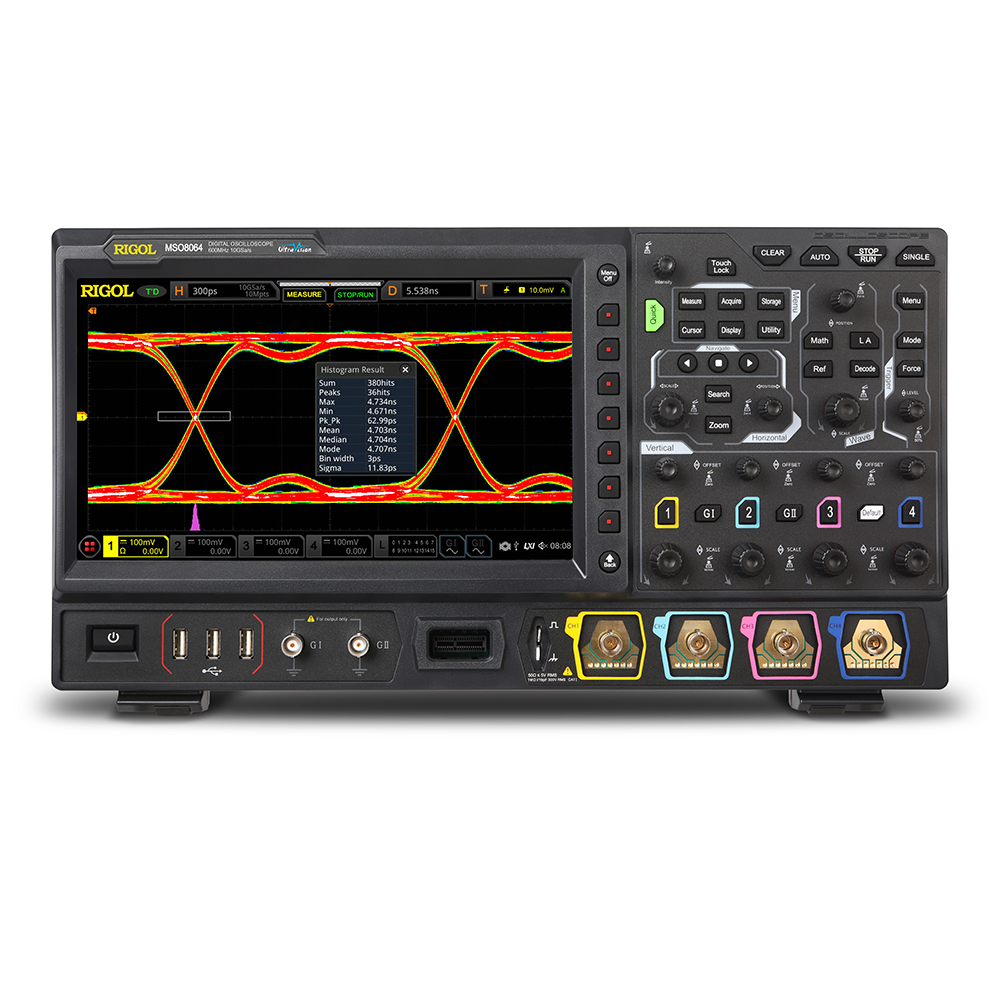

眼圖測量



支援多樣化顯示的抖動分析

高達600,000 wfms/s 的波形捕獲率



全記憶體硬體測量

500Mpts深存儲，多達45 萬幀硬體波形錄製

500Mpts保證超高取樣速率，針對複雜信號找尋特殊的波形問題
