【RIGOL】

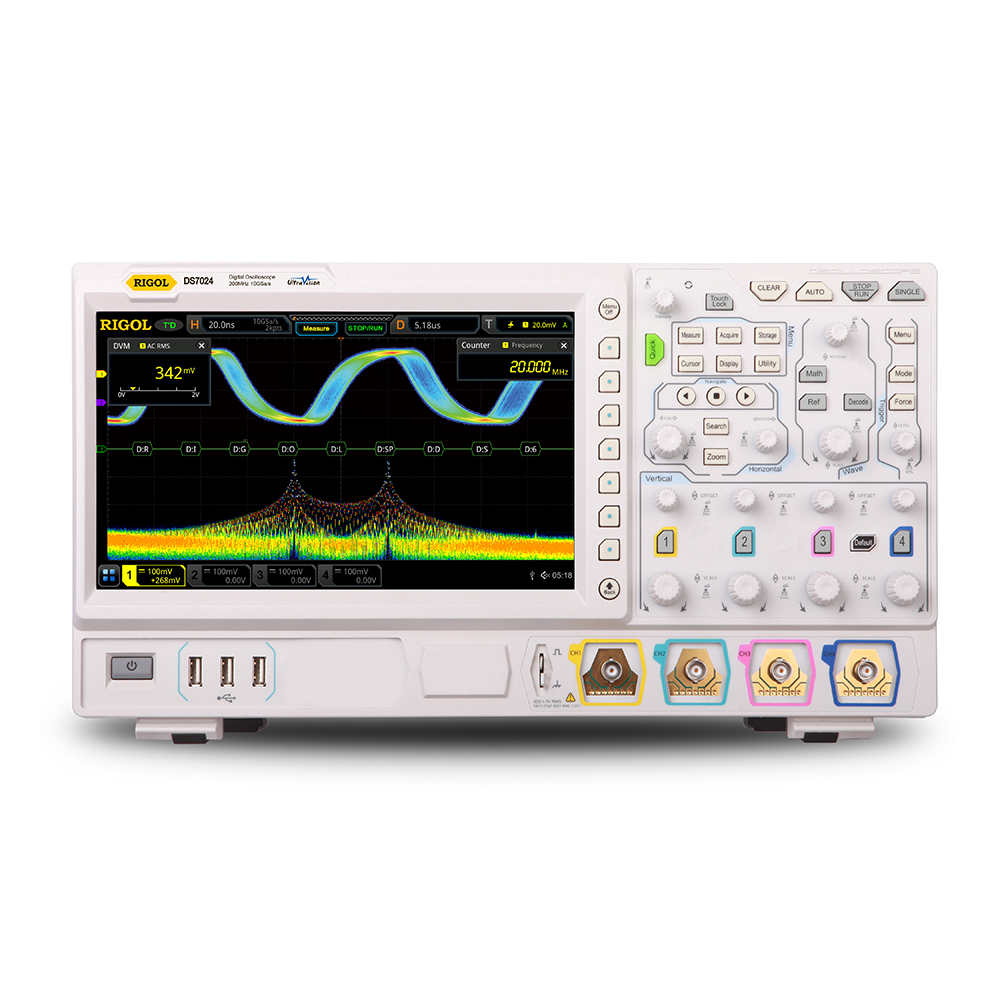

四通道數位示波器
(200MHz)
型號: DS7024
規格: 頻寬:200MHz,最高即時取樣速率:10GSa/s

產品特色

• 200MHz頻寬,4個類比通道
• 類比即時取樣率最大10GSa/s
• 標配記憶體100Mpts,可升級至250Mpts/500Mpts
• 波形擷取率達600,000 wfms/sec,支援色溫顯示,容易擷取偶發性訊號
• 豐富的串列觸發及解碼功能(RS232/UART、I2C、SPI、CAN、CANFD、LIN、FlexRay、I2S、MIL-STD-1553)
• 豐富的介面:USB Host & Device、LAN(支援LXI-C)、HDMI、AUX、USB-GPIB(選配)
• 內建電錶功能,可做3位元DC、 AC RMS、AC+DC RMS值量測
• 內建計數器功能,最高6位元精確度,可做最大/最小值統計,標配 48位元累加器功能
• 10.3英吋多點觸控彩色螢幕,支援手勢操作





7合1產品設計



500Mpts保證超高取樣速率,針對複雜信號找尋特殊的波形問題

豐富的協定解碼功能長條圖分析



超過600k wfms/s波形更新率



硬體全記憶體自動測量

45 萬幀硬體波形錄製
