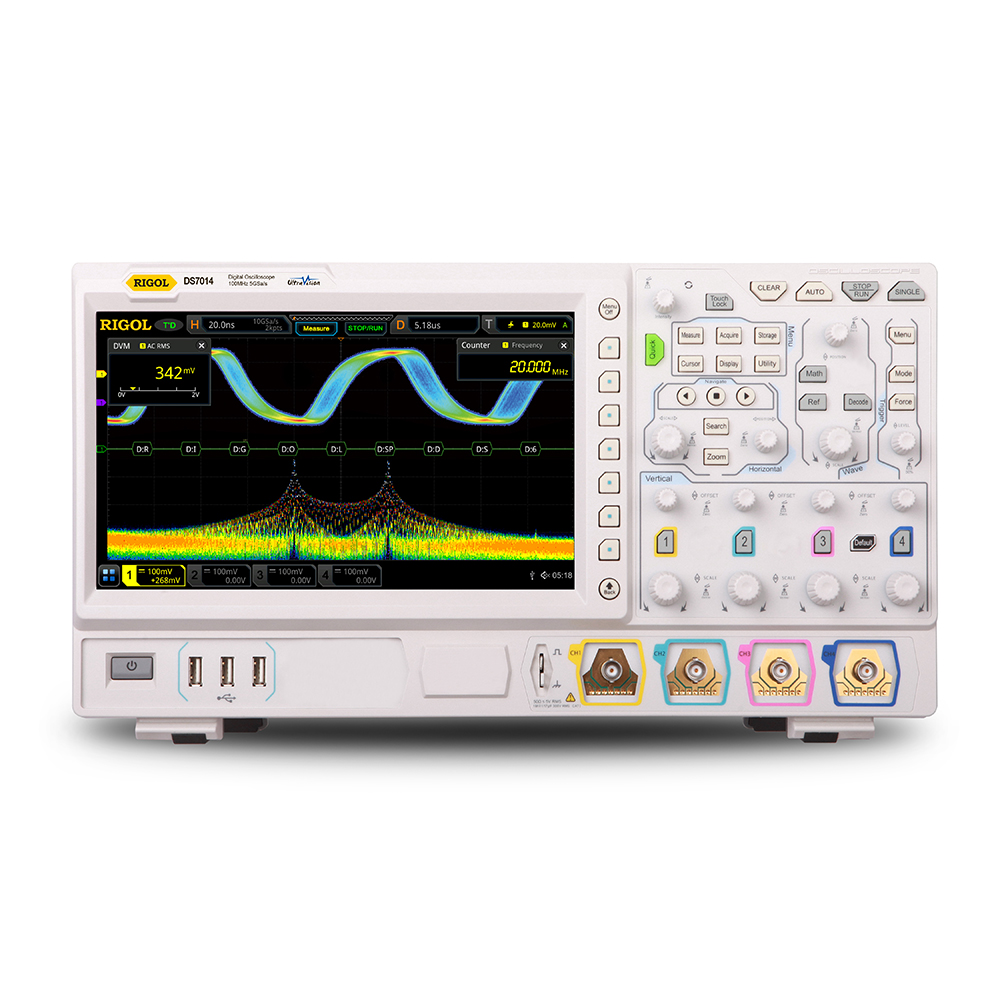

【RIGOL】
四通道數位示波器
(100MHz)含16CH數位通道
型號: MSO7014
規格: 頻寬:100MHz,最高即時取樣速率:10GSa/s,含16CH數位通道

產品特色

• 100MHz頻寬,4個類比通道,16個數位通道
• 類比即時取樣率最大10GSa/s; 數位通道達1.25GSa/s (MSO)
• 標配記憶體100Mpts,可升級至250Mpts/500Mpts
• 波形擷取率達600,000 wfms/sec,支援色溫顯示,容易擷取偶發性訊號
• 選配2通道25MHz任意波形產生器
• 豐富的串列觸發及解碼功能(RS232/UART,I2C,SPI,CAN, CAN FD,LIN,FlexRay,I2S,MIL-STD-1553)

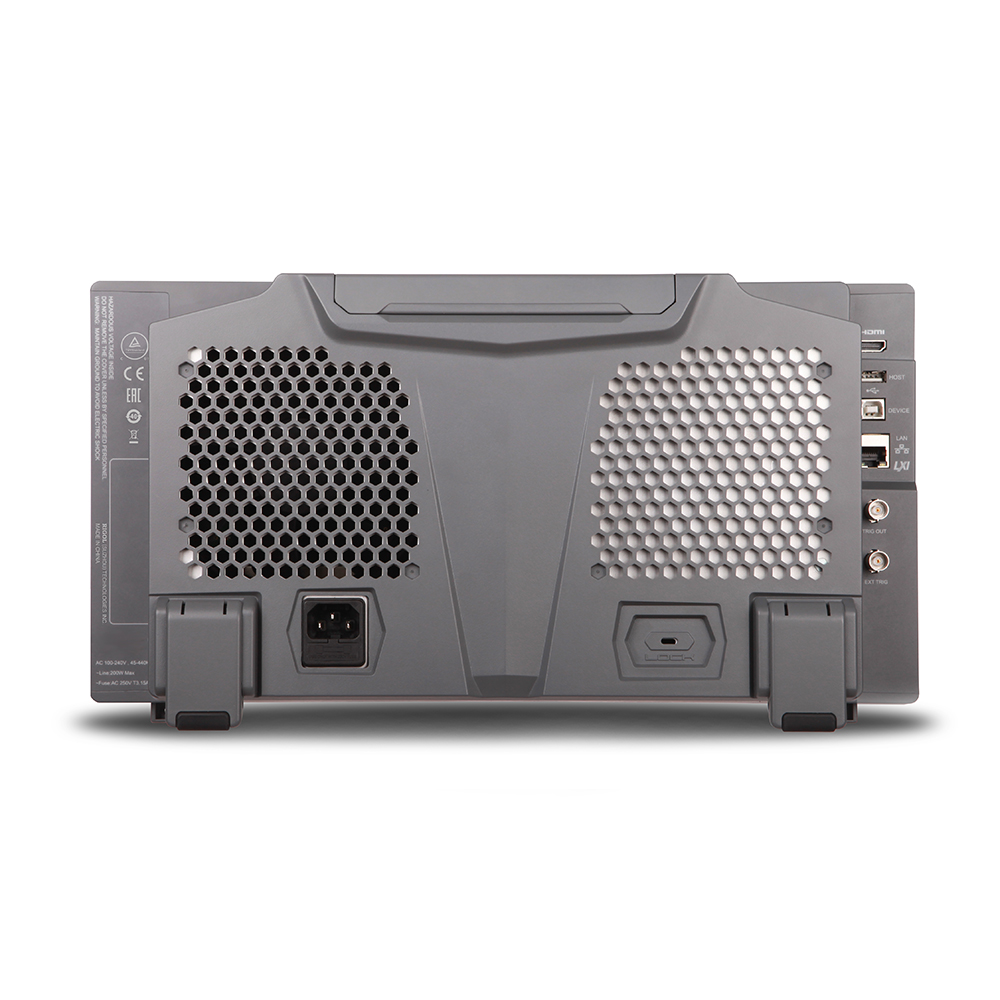

• 豐富的介面:USB Host & Device,LAN(支援LXI-C),HDMI,AUX,USB-GPIB(選配)
• 內建電錶功能,可做3位元DC,AC RMS,AC+DC RMS值量測
• 內建計數器功能,最高6位元精確度,可做最大/最小值統計,標配48位元累加器功能
• 10.3英吋多點觸控彩色螢幕,支援手勢操作





7合1產品設計



500Mpts保證超高取樣速率,針對複雜信號找尋特殊的波形問題

豐富的協定解碼功能長條圖分析



超過600k wfms/s波形更新率



硬體全記憶體自動測量

45 萬幀硬體波形錄製
