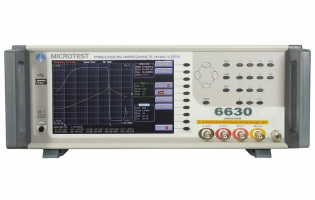

產品特點
-
信號源頻率範圍: DC, 10Hz ~ 3/5/10/20/30MHz
-
信號源位元准: 10mV ~ 2V / 200uA ~ 20mA
-
基本阻抗量測精度 ±0.08%
-
自動電平控制(ALC)功能
-
輸出阻抗25Ω/100Ω可切換
-
25 mΩ至 40 MΩ的寬廣阻抗量測範圍(10% 的量測準確度範圍)
-
量測參數: |Z|、|Y|、θ、R、X、G、B、L、C、D、Q、DCR、ESR、Vac、Iac、Vdc、Idc 等
-
超快量測速度 <5ms(最快)
-
開路/短路/負載校正功能
-
電錶模式,多步列表模式,掃圖分析模式
-
電錶模式下最多可選擇四個元件參數,電感值及DCR值可同時量測和顯示
-
自動元件分類: 比較器功能及Handler接口BIN分類功能
-
可儲存32組多步列表程序到內部永久記憶體裡,每組可以編排16個測試步驟
-
USB/ LAN/ GPIB/ RS232接口,實現快速自動化與資料存取功能
-
可選購PC連線數據分析軟件
-
7吋 800*640, TFT LCD彩色螢幕
-
超輕量設計:365*145* 360mm,3kg
-
超低功耗 <30W,無風扇設計,零噪音
規格
測試頻率 |
6630-03,6330-03G |
10Hz ~ 3MHz |
最小分辨率 |
10mHz, 6位元頻率輸入 |
|
準確度 |
± 0.01% |
|
基本測量準確度 |
± 0.08% |
|
AC 量測 |
測試信號電壓範圍 |
10mV - 2Vrms |
電壓最小分辨率 |
1mV |
|
準確度 |
ALC ON:10% * 設定電壓 ±2mV |
|
測試信號電流範圍 |
200µA - 20mArms |
|
電流最小分辨率 |
10µA |
|
準確度 |
ALC ON:10% * 設定電流 ± 20µA |
|
測量時間 (最快) |
< 5ms |
|
輸出阻抗 |
可切換25Ω、100Ω (標稱值) |
|
測試參數 |
|Z|(阻抗)、|Y|(導納)、θ(相位角)、X(電抗)、R(串並聯電阻)、G(電導)、B(電納)、L(電感)、D(損耗因數)、Q(品質因數)、DCR(直流電阻) 、C(電容)、 Vdc-Idc(直流電壓電流)、ESR(等效串聯電阻) |
|
測量模式 |
Meter 模式、圖形掃描*,多步列表 *圖形掃描為G系列機型功能 |
|
校準功能 |
開路、短路、負載 |
|
等效電路 |
串聯、並聯 |
|
多步列表測試 |
最多600個測試步驟 |
|
PC LINK/CPK報表環境 |
選購 |
|
內部儲存記憶體 |
100組LCR儀器設定文件 |
|
外部USB記憶體 |
LCR儀器設定文件、GIF圖像、測試數據 |
|
介面 |
I/O 介面 |
Handler |
串列通訊介面 |
USB、RS232 |
|
並行通訊介面 |
GPIB |
|
顯示器 |
7.0”TFT, 800x480彩色螢幕 |
|
操作環境 |
溫度: 10℃ ~ 40℃, 濕度: ≦90%RH |
|
電源要求 |
電壓 |
90V ~ 264Vac |
頻率 |
47Hz ~ 63Hz |
|
功耗 |
低功耗設計:最大30W (標稱值) |
|
體積 W*H*D |
365x145x360 mm |
|
重量 |
超輕量設計:3 kg |
參數量測範圍
|Z|, R, X, DCR |
± 1.000000 aΩ to 999.9999EΩ |
|Y| G B |
± 1.000000 aS to 999.9999ES |
C |
± 1.000000 aF to 999.9999EF |
L |
± 1.000000 aH to 999.9999EH |
D |
± 0.0000001 aF to 9.999999 |
Q |
± 0.01 to 99999.99 |
Θ |
± 0.0001 deg to 180.0000deg |
Δ% |
± 0.0001 % to 999.9999 % |
應用範圍
介電質材料 |
塑膠、陶瓷、印刷電路板的電容率和損耗正切評估 |
被動元件 |
電容器、電感器、電阻器、變壓器、陶瓷諧振器 |
半導體元件 |
變容二極體之 cv 特性分析、二極體 |
其他元件 |
電路板上的元件阻抗評估 |
電磁材料 |
