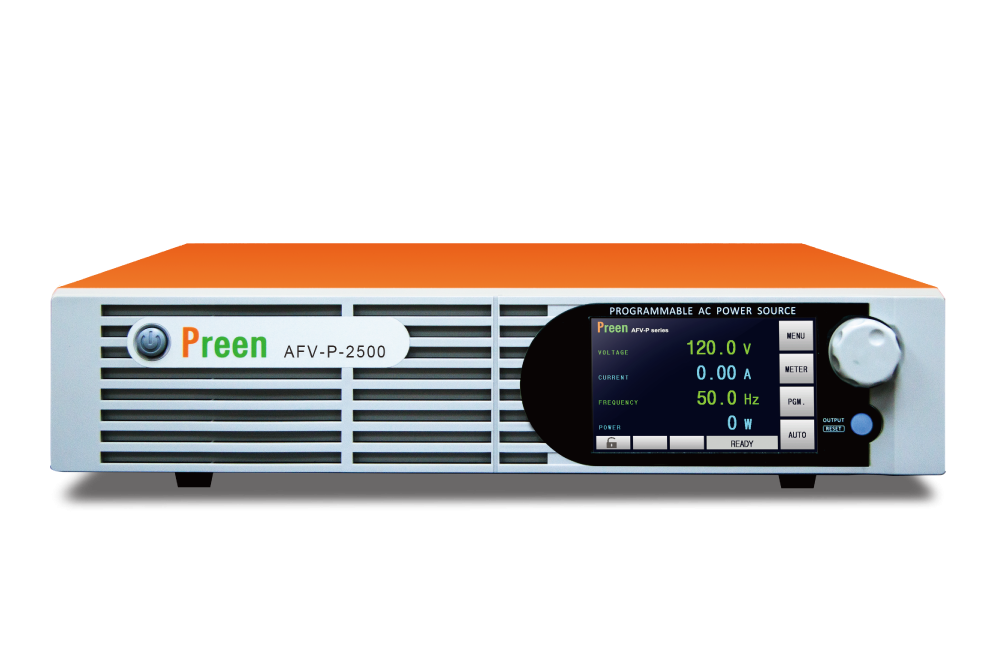

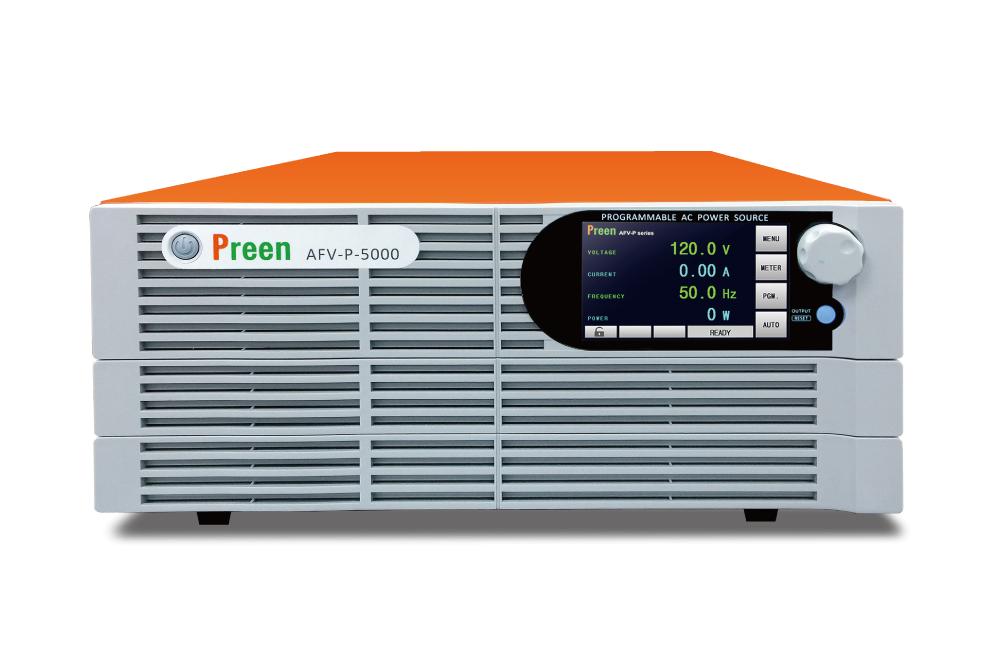

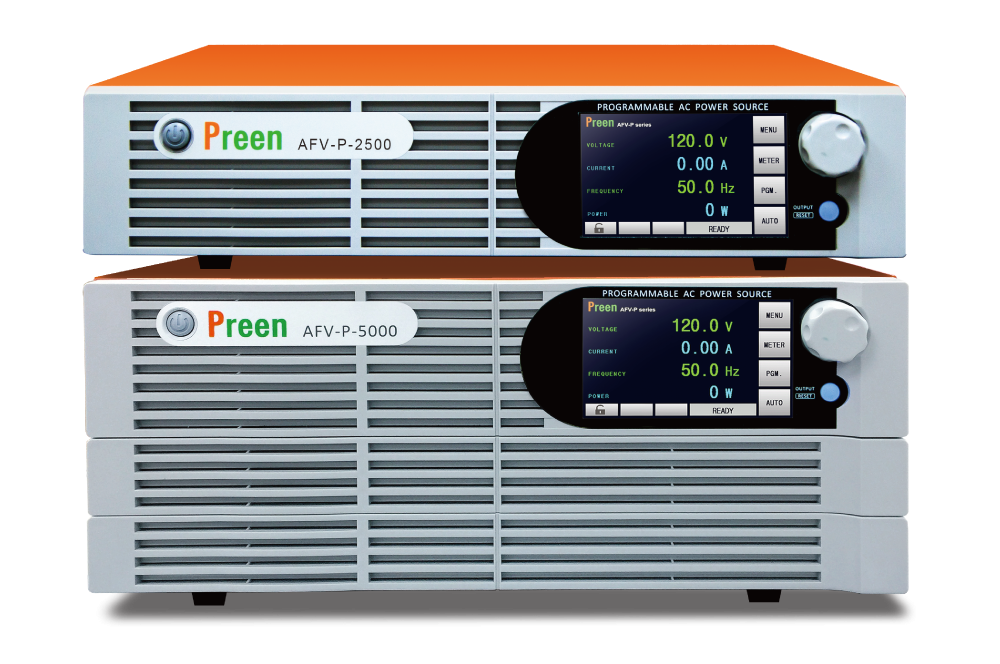

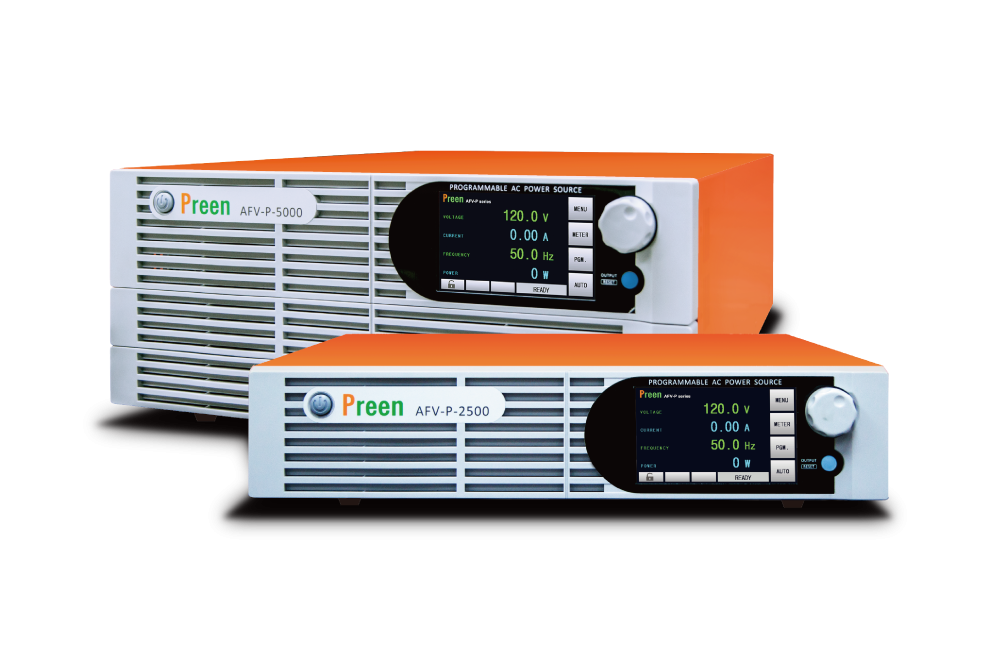

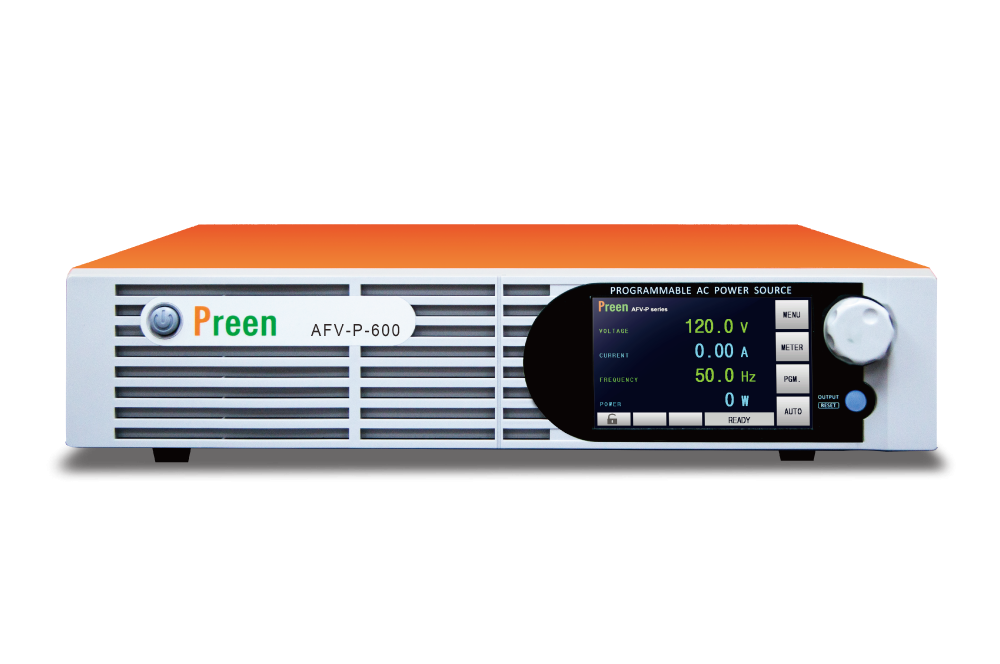

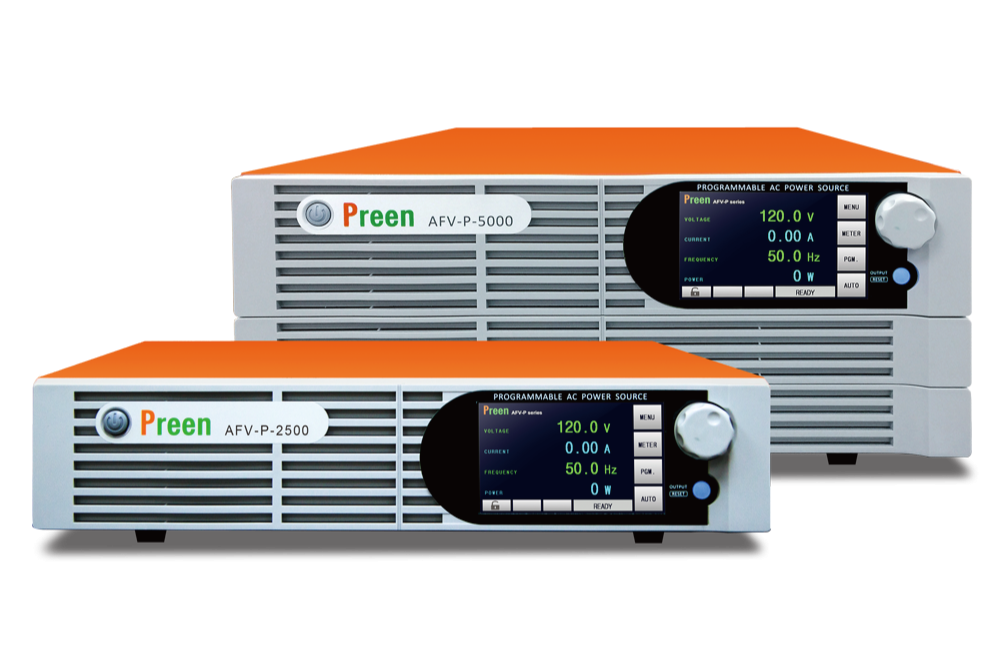

可程式交流電源供應器
型號： ＡＦＶ－Ｐ系列
描述： AFV-P 系列為一款可程式交流電源供應器，具有直流輸出及精準的量測功能。 此款高功率密度的交流電源具有四種輸出功率：600VA、1250VA、2500VA 與 5000VA，失真 (THD) 最低達 <0.3%，提供純淨的交流電源給待測物。

AFV-P 系列為一款可程式交流電源供應器，具有直流輸出及精準的量測功能。 此款高功率密度的交流電源具有四種輸出功率：600VA、1250VA、2500VA 與 5000VA，失真 (THD) 最低達 <0.3%，輸出電壓範圍為 0~310VAC，頻率為15~1000Hz，輸出湧浪電流可達4.5倍額定，適用於開關電源、電機馬達、LED 照明、再生能源、國防、航太等產業的設計驗證或品質檢驗等應用場所，另外針對產業應用可以選配LED 前緣/後緣波形調光功能，以及高壓 620V、1240V輸出。通訊介面上有標配 Ethernet/RS-232/RS-485/USB以及 PLC Remote，可選配 GPIB 以及 Analog Control 滿足多樣化遠程控制應用，符合工業 4.0 自動化測試需求。







面板說明

​

  • 1電源開關
  • 2觸控螢幕及操作
  • 3飛梭旋鈕
  • 4輸出/ 重新開機按鈕
  • 5電源輸出插座
  • 6電源輸出端子
  • 7遠端電壓感測
  • 8USB 介面
  • 9RS-232 / RS-485 介面
  • 10Ethernet 介面
  • 11輸入電壓範圍選擇開關
  • 12PLC 遠控輸入/ 輸出
  • 13電源輸入端子/ 插座
  • 14USB 介面 ( 韌體更新)
  • 15同步訊號輸入/ 輸出

直流輸出功能，一機兩用

AFV-P 系列不僅能提供交流輸出，更能依據設定而產生直流輸出，從而廣泛地支持各類型的交流與直流應用。一機兩用，能有效地節省成本花費與空間使用，符合研發單位與認證實驗室的應用需求。


直覺性觸控螢幕操作

內建5 吋觸控螢幕，清楚顯示量測資料，參數設定快速且精準，AFV-P 系列亦能透過轉動與按壓飛梭旋鈕做設定。並具備觸控螢幕鎖定，避免使用者誤設參數。


可程式模擬功能：瞬變功能 (TRANSIENT)

透過本機內建的瞬變功能，用戶能依據所設定的瞬變參數，如瞬變電壓、瞬變角度與瞬變持續時間，從而有效地模擬各種電源干擾狀況與法規認證專案，如電壓拉偏、瞬斷、暫降、突升或頻率擾動，廣泛地適用於研發單位與認證實驗室。


適用於具有浪湧電流待測物 & 輸出起始角/結束角設定

AFV-P 系列可瞬間輸出4.5 倍峰值電流，適合應用於具有瞬間浪湧電流的整流性負載，如用於電機或壓縮機類的測試，可另外選配超載功能，以減少配置功率。 AFV-P 系列能由使用者自行設定輸出起始角/ 結束角，適用於開關類電源的輸入測試。


多種通訊介面 & 圖像化遠端控制軟體

AFV-P 系列支援多種主流通訊介面，如RS-232、RS-485、Ethernet、USB、GPIB 與模擬控制( Analog control )，從而大幅地降低使用者額外購置通訊介面的成本。另外，AFV-P 系列提供專屬的遠控操作軟體與LabView 驅動程式，因此，使用者僅需進行通訊介面的接取與簡單的參數設定，即能遠端操作AFV-P 系列以執行複雜且精准的電源控制。


可程式模擬功能：步階功能 & 緩升/ 緩降功能

透過本機內建的步階及緩升功能，AFV-P 系列能依據使用者所設定的參數，模擬電網擾動狀況或電源開關測試，其緩升功能亦做為電 壓或頻率的緩啟動，有效地降低電機或壓縮機啟動時所產生的浪湧電流。 AFV-P 系列另具有優秀的反應速度，電壓或頻率的步階變化均能在一周波內完成。


反應快 & 穩定高

AFV-P 系列具有穩定的輸出、完整的可程式設計模擬功能與優秀的反應速度，如輸出電壓 0% 爬升至輸出電壓90% 僅耗時300μs，失真在50Hz/60Hz 時僅<0.3%。交流輸出電壓0~310V，直流可高達420V，輸出頻率可達到15~1000Hz 連續可調，寬範圍輸出適用於各種電源的應用測試。

 AFV-P 系列為一款可程式設計交流電源供應器，具有直流輸出及精准的量測功能。 此款高功率密度的交流電源具有四種輸出功率：600VA、1250VA、2500VA 與 5000VA，失真 (THD) 最低達 <0.3%，提供純淨的交流電源給待測物。輸出電壓範圍為 0~310VAC可調，頻率為15~1000Hz，適用於開關電源、LED 照明、電機馬達、再生能源、國防、航太等產業的設計驗證或品質檢驗等應用場所。



　產品特點



  • ＋高功率密度，2500 VA 僅 2U，5000 VA 僅 4U。
  • ＋一機兩用，交流電源，具備直流輸出。
  • ＋輸出電壓最高可達310 V，頻率最高達1000 Hz。
  • ＋AFV-P 諧波失真最小可達 ≦ 0.3%，干擾低，適合做為測試驗證標準源。
  • ＋可設定單次或連續的電壓及頻率緩升、緩降、步階等測試步驟，利於驗證電源輸入的可靠性。也可利用緩升功能，做電壓及頻率的軟啟動，有效降低電機起動時的浪湧電流。
  • ＋透過5 吋的觸控螢幕及旋鈕，使用者可快速簡易設定電壓、頻率、電流等參數，及完成本機程式設計的功能。
  • ＋可瞬間輸出4.5 倍峰值電流，適用於開關電源，或選配超載功能用於電機類負載的啟動測試，減少配置功率。
  • ＋Transient 模式能模擬多種電源擾動組合，例：瞬斷、暫降、突升或頻率擾動。
  • ＋AFV-P 系列可設定0~360 度的開始和結束相位角，便於各種開關類電源的輸入測試。
  • ＋電流恒定功能(OC Foldback) 根據負載的情況，維持輸出電流不變，而電壓隨之調整。
  • ＋AFV-P 從輸出電壓0% 爬升到90%，時間只需要300 μs。
    ＋可搭配操控軟體類比多種法規，例：IEC-61000-4-11、MIL-STD-704F。
  • ＋AFV-P 系列具備專屬的電腦操控軟體及LabView 驅動程式，免去使用者自行程式設計控制的煩惱。
  • ＋符合IEC61000-3-2/GB 17625.1 電磁相容要求限值；可作為標準試驗電源用於各類負載的測試。

規格說明

  • 輸出功率Output Power

    單相 : 600VA / 1250VA / 2.5kVA / 5kVA

  • 輸出電壓Output Voltage
    • 0~155V (低檔)
    • 0~310V (高檔)
    • 0~620V, 0~1240V (opt.)
  • 輸出頻率Output Frequency
    • A ver.: 15~1000Hz
    • B ver.: 40~500Hz
  • 總諧波失真THD
    • ≦ 0.3% at 40~100Hz, ≦ 0.5% at 101~500Hz
    • ≦ 0.8% at 501~1000Hz (Resistive Load)
  • 負載穩壓Load Regulation

    ≦ 0.07% F.S. (Resistive Load)

  • 波峰因素Crest Factor

    ≧ 3

  • 浪湧電流Inrush Current

    ≧ 4.5 times of max.output current (rms)

  • 暫態反應Response Time

    ≦ 300 μs

  • 直流輸出電壓DC Output Voltage

    0~210V / 0~420V

  • 輸入電壓Input Voltage
    • AFV-P-600 & AFV-P-1250: 98~132VAC / 196~264VAC
    • AFV-P-2500 & AFV-P-5000: 196~264VAC
  • 輸入頻率Input Frequency

    47~63Hz

  • 通訊介面Interfaces
    • Standard: RS232 / RS485 / Ethernet / USB / PLC Remote In&Out
    • Optional: GPIB / Analog Control
  • 尺寸Dimensions (HxWxD)
    • AFV-P-600 & AFV-P-1250: 88 x 442 x 495 mm
    • AFV-P-2500: 88 x 442 x 650 mm
    • AFV-P-5000: 176 x 442 x 665 mm
  • 重量Weight
    • AFV-P-600: 16kg (35.3lbs)
    • AFV-P-1250: 20kg (44.1lbs)
    • AFV-P-2500: 31.3kg (69lbs)
    • AFV-P-5000: 61.5kg (135.6lbs)
型號描述
  • AFV-P-600A可程式設計交流電源供應器 ( 600VA/310VAC/15-1000Hz )
  • AFV-P-1250A可程式設計交流電源供應器 ( 600VA/310VAC/15-1000Hz )
  • AFV-P-2500A可程式設計交流電源供應器 ( 600VA/310VAC/15-1000Hz )
  • AFV-P-5000A可程式設計交流電源供應器 ( 600VA/310VAC/15-1000Hz )
  • AFV-P-600B可程式設計交流電源供應器 ( 600VA/310VAC/40-500Hz )
  • AFV-P-1250B可程式設計交流電源供應器 ( 600VA/310VAC/40-500Hz )
  • AFV-P-2500B可程式設計交流電源供應器 ( 600VA/310VAC/40-500Hz )
  • AFV-P-5000B可程式設計交流電源供應器 ( 600VA/310VAC/40-500Hz )
  • AFV-P-T620A620V 變壓器箱 ( AFV-P-600 & AFV-P-1250 )
  • AFV-P-T620B620V 變壓器箱 ( AFV-P-2500 )
  • AFV-P-T620C620V 變壓器箱( AFV-P-5000 )
  • AFV-P-001RS-232/RS-485/USB/Ethernet 通訊介面卡
  • AFV-P-002GPIB 通訊介面卡
  • AFV-P-003模擬控制( Analog control ) 介面卡
  • AFV-P-004RS232 通訊連接線 (1.8m / Female to Male)
  • AFV-P-005把手架固定套件( 把手 2U L 型把手固定架)
  • AFV-P-006把手架固定套件( 把手 4U L 型把手固定架)
  • AFV-P-008輸入電源線 1.8M (for 600VA)
  • AFV-P-009輸入電源線長度 3M (for 1.25kVA/2.5kVA)
  • AFV-P-010輸入電源線長度 5M (for 5kVA)
  • AFV-P-011輸入400Hz (at input 110V/220V ±10% )
  • AFV-P-012輸出320V (at input 110V/220V ±10% )
  • AFV-P-013電壓相位調光( TRIAC ) 模擬功能
